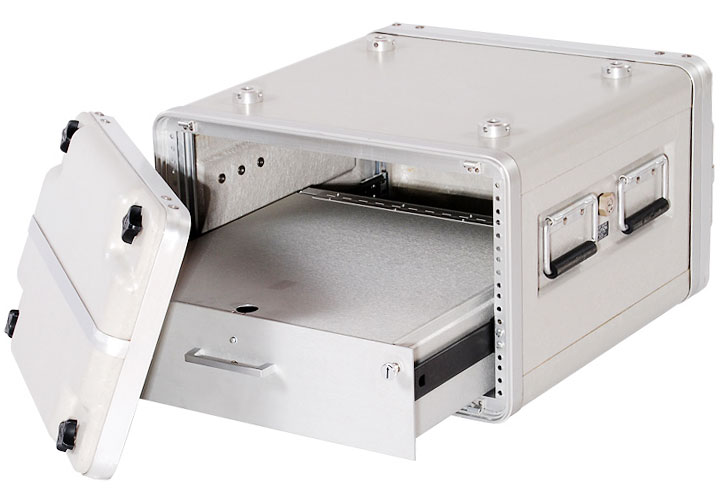

FRP製可搬型19インチラック 直接マウント型 ECS-2000シリーズ

※ドロワー（引き出し）はオプションです

  • 国際規格であるEIA19インチキャビネットラックに対応したケースです。様々な機材を持ち運ぶ可搬ラックとしてご利用いただけます。
  • 直接マウント式を採用したシンプルな設計で持ち運びやすさと軽量化を徹底的に追及しています。
  • 輸送中もセットアップされた状態を保護し、目的地に到着してから操作開始までの作業時間を大幅に短縮します。
  • 収納物の質量には10kg～70kgまで対応します。
  • ユニット数は3U～14U、ラックの奥行きは219～762mmまで70種類のサイズを用意しています。

2000シリーズユニット別寸法重量一覧表

ラック高さ
（ユニット）		 ラック高さ
内形寸法（RH）
（m/m）		 ケース高さ
外形寸法（DH）
（m/m）		 ECS
スタンダード
パーツナンバー		 ケース
重量
（kg）		 ECS
スタンダード
パーツナンバー		 ケース
重量
（kg）		 ECS
スタンダード
パーツナンバー		 ケース
重量
（kg）		 ECS
スタンダード
パーツナンバー		 ケース
重量
（kg）		 ECS
スタンダード
パーツナンバー		 ケース
重量
（kg）
3 133 194 2103 8.9 2303 9.9 2503 11.5 2703 12.7 2903 14.0
4 178 238 2104 9.5 2304 10.6 2504 12.2 2704 13.4 2904 14.8
5 222 282 2105 10.1 2305 11.3 2505 12.9 2705 14.3 2905 15.7
6 267 327 2106 10.7 2306 11.9 2506 13.7 2706 15.0 2906 16.5
7 311 371 2107 11.3 2307 12.6 2507 14.4 2707 15.8 2907 17.4
8 356 416 2108 11.9 2308 13.3 2508 15.1 2708 16.6 2908 18.2
9 400 460 2109 12.5 2309 13.9 2509 15.8 2709 17.3 2909 19.1
10 445 505 2110 13.2 2310 14.6 2510 16.5 2710 18.1 2910 19.9
11 489 549 2111 13.8 2311 15.3 2511 17.3 2711 18.9 2911 20.7
12 533 594 2112 14.3 2312 15.9 2512 18.0 2712 19.7 2912 21.6
13 578 638 2113 15.0 2313 16.6 2513 18.7 2713 20.4 2913 22.4
14 622 682 2114 15.6 2314 17.2 2514 19.4 2714 21.2 2914 23.2

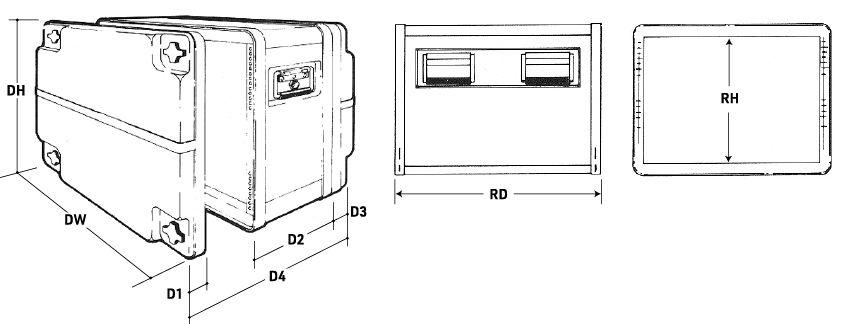

2000シリーズモデル別寸法表

ECS
モデルナンバー		 ケース
横方向
外形寸法（DW）
（m/m）		 フロントカバー
奥行方向
外形寸法（D1）
（m/m）		 ボディ
奥行方向
外形寸法（D2）
（m/m）		 リアカバー
奥行方向
外形寸法（D3）
（m/m）		 トータル
奥行方向
外形寸法（D4）
（m/m）		 フランジ間
奥行方向
外形寸法（RD）
（m/m）		 ハンドル数
（個）		 ラッチ数
（個）
2100 510 63 237 63 363 219 2 8
2300 510 63 368 63 494 350 2 8
2500 510 63 498 63 624 480 4 8
2700 510 63 628 63 754 610 4 8
2900 510 63 780 63 906 762 4 8
